Фундамент на винтовых сваях под металлическую опору ВЛ (воздушная линия).

Фундамент на винтовых сваях опоры ВЛ (воздушная линия)

ЛЭП на винтовых сваях

Свайно-ростверковый фундамент под опору ВЛ (воздушная линия).

Свая СВЛ-286 (диаметр трубы 219, труба горячекатанная, длина 6 метров, толщина трубы 10 мм, лопасть 850 мм литая). Санкт-Петербург, Кировский завод. Фундамент под опору ВЛ (воздушная линия).

Ростверк для ЛЭП на винтовых сваях

Т образный метталический ростверк на винтовых сваях СВЛ-286

Ростверк на винтовых сваях 325 мм

Ростверк на винтовых сваях ВСЛ 325 мм

Погружение винтовой сваи машиной УБМ 85

Погружение винтовых свай 325 мм УБМ 85

Погружение винтовых свай 325 мм УБМ 85

Свайно ростверковый фундамент под ЛЭП

Погружение винтовой сваи СВЛ-286

Винтовая свая с литой лопастью СВЛ 286. Свая СВЛ-286 (диаметр трубы 219, труба горячекатанная, длина 6 метров, толщина трубы 10 мм, лопасть 850 мм литая).

Свая СВЛ-286 с литой лопастью (диаметр трубы 219, труба горячекатанная, длина 6 метров, толщина трубы 10 мм, лопасть 850 мм литая)

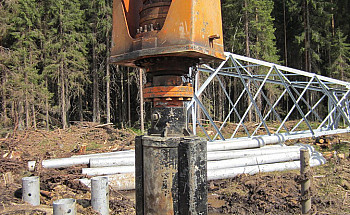

Погружение винтовой сваи УБМ 85

Фото работы машины УБМ 85

Свайно винтовой фундамент под трансформаторную будку.

Трансформаторная будка на винтовых сваях

УБМ 85 готовится к погружению винтовой сваи СВЛ 2510 под ЛЭП 750 кВ.

Установка винтовой сваи СВЛ 2510 под ЛЭП 750 кВ.

Разгрузка винтовых свай с литой лопастью СВЛ 2-5-10

Развозка винтовыз свай с литой лопастью СВЛ 3-8-8 СВЛ 2-5-10

Территория установки ЛЭП 750 кВ. Ленинградская - Белозёрская 750 кВ.

Пгруженные УБМ 85 винтовые сваи с литой лопастью СВЛ 2-5-10 и СВЛ 3-8-8

Погруженные УБМ 85 винтовые сваи СВЛ 3-8-8

Погруженные винтовые сваи 219 и 325

Ростверк металлический балочный РБМ - используется в качестве фундамента линии электропередач ЛЭП. Устанавливается на винтовые сваи 219 и 325 мм. Все работы выполнены, согласно проекту.

Металлический ростверк на сваи 219 и 325. Используется в качестве фундамента линии электро передач.

Фундамент под линию электропередач. Состоит из винтовых свай СВЛ с литой лопастью диаметром ствола 325 и 219 и их РБМ (ростверк балочный металлический).

Фундамент под линию электропередач. Состоит из винтовых свай СВЛ 219 и СВЛ 325 и металлического ростверка сверху РБМ.

Опора под ЛЭП. Состоит из винтовых свай СВЛ 219 и СВЛ 325. Сверху установлен металлический ростверк РБМ

Пример сварного шва на РБМ. С стволу винтовой сваи сначала привариваются стульчики, потом устанавливается РБМ и закрепляется стульчиком сверху. Все сварные швы обрабатываются ЦИНОЛ АЛПОЛ.

Металлический ростверк РБМ на винтовых сваях СВЛ 325.

Сварка собранного ростверка металлического балочного РБМ. На винтовых сваях ВСЛ 325 и 219.

ЛЭП 750 кВ на винтовых сваях 219, 325

Стульчики для ростверков РБМ 2, РБМ 3, РБМ 5. Привариваются к стволу сваи на проектную отметку.

Винтовые сваи СВЛ 3-8-8 с литыми наконечниками прямиком из Свердловской области.
